TKSY河道断面监测预警系统
作者: 管理员    发布于: 2018-04-04 11:12:15    文字:【】【】【

一、系统概述

TKSY水质在线监测预警系统是江苏新宝官方登录入口首页科技有限公司为改善水环境而开发研制的一款经济型产品。能广泛应用于各种水源地的水质、污水处理厂的出口水质、自来水进水水域水质的监测。该系统能增强水污染状况应急反应能力,减少水污染事故对环境造成的危害。


二、系统组成

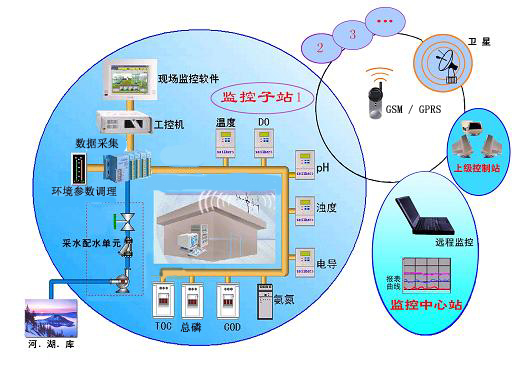

水质在线监测监控预警系统由水质监测监控站远程监控中心组成。

水质监测监控站主要由采配水自动处理系统、水质分析单元、水质数据监控系统、水质在线监测预警装置、条件保证装置及无线数据采集处理单元等部分组成。负责水样的采集、水质分析、数据的整理及远程传输。

采配水自动处理系统主要由抽水泵、过滤沉淀装置、除藻装置与管路组成,完成水样的采集和预处理。

水质分析单元由水质常规五参数(水温、PH值、溶解氧DO、电导率、浊度)、氨氮(NH4N)、总有机碳(TOC)、总磷(TP)、总氮(TN)等在线自动监测仪组成,采用模块化结构,可根据需要进行随意组合。

水质数据监控系统方便现场管理,通过工业控制计算机实现对水质分析单元环境数据要素的现场监测与控制,对所监测的数据进行实时记录、分析与汇总及报表打印。

水质在线监测预警装置对环境数据进行整合处理,利用GPRSGSM系统将数据传输到多个环境管理部门,并对各类异常数据进行实时报警。

条件保证装置UPS电源、配电系统、空调、避雷等单元组成,保证系统正常运行。

远程监控中心对各个水质监控终端的数据进行采集、整理,并形成日报、月报、年报表;对水质监控数据进行监控与分析,为环境管理工作者提供技术支撑。

三、系统工作流程

1.通过可靠的双泵双管采水系统和配水系统,分别供给水质常规五参数监测仪和其它相关的在线监测分析仪前端的沉沙池。

2.常规五参数监测仪实时自动测量水温、PH值、溶解氧、电导率、浊度值。

3.过滤沉淀装置中的水样经过多级沉降,由COD在线仪、氨氮在线仪、总磷在线仪等在线监测仪取样分析。

4.以上测得的数据,一同由水质数据监控系统对所测数据进行处理并储存。

5.数据经由无线数据采集处理单元通过GPRS/GSM方式将水质分析单元所得数据传输到远程监控中心。

6.远程监控中心通过网络或GPRS方式与各个水质监控终端进行通讯,实现对采水、配水单元、水质分析单元的远程控制,并对各个水质监控终端的数据进行采集、整理,最终形成日报、月报、年报表。

四、系统性能特点

1.采用国际通用测量原理与国外仪器和国际方法,具有良好的一致性和可靠性,完全可替代进口品。

2.自主开发,具有自主知识产权;关键零部件国际化采购,保证产品的准确可靠性;大部分零部件和耗材在国内采购和加工,具有较低的制造成本和运行费用。

3.实时监测水质变化情况,根据国家标准,给出水质污染状况,超标报警。

4.采配水单元结构简洁,经济实用,独特的沉沙、排沙装置,保障了系统可靠运行;自动清洗功能,可进行管路的自动清洗,采用药液清洗装置清洗可抑制藻类在系统内孳生;配备自动比例采样器,根据需要采集超标水样。

5.模块化设计,具有高度可扩展性,可在基本单元的基础上扩展至重金属、氰化物、砷等其它污染物监测仪。

6.无人值守,自动运行,远程监控,自动校准。采用系统抗干扰设计,并配备避雷装置,防雷电和防电磁干扰能力强。

7.采用GSM/GPRS无线传输、远程异步多点采集来实现数据的采集和监控。

8.针对采样方式的不同,能确保取到有代表性的水样,不冻结,并且维修、维护方便。
