工业园区(集控区)管网实时监控管理系统
作者: 管理员    发布于: 2020-04-17 08:39:09    文字:【】【】【

一、系统概述

建造污水处理厂,对污水集中处理已成为工业园区(集控区)治污的一种必然手段。而应用何种模式对污水处理厂的管网进行监控、监管,这是工业园区(集控区)所要关心且必须解决的问题。工业园区(集控区)要面对的关键点大体有:

1.接管企业的废水排放数量、质量如何监控。

2.接管企业外排废水如何进行总量控制及如何科学合理地收取排污费。

3.如何根据污水处理厂自身的处理能力,严格控制进网废水的数量和质量,从而确保污水处理厂污水处理的效果。

4.如何对接管企业的排放时段进行控制,平衡好污水处理厂各时段的处理量。

5.如何管理好接管企业浓度超标废水的排放。

6.如何实时监控管理并平衡好各条管网的负荷,保障各管网正常可靠地工作。

针对这一系列问题,江苏新宝官方登录入口首页科技有限公司集首页监控、监测、处置等领域的成功、成熟的经验,开发了“工业园区(集控区)管网实时监控管理系统”,为污水处理厂更好地运行提供了科技支撑。

二、系统实现目标

· 实时监控园区(集控区)接管企业的废水排污状况,严格控制企业的废水排放量与废水质量,对超量、水质超标等行为进行刚性控制,即接管企业的废水在不符合污水进网规定的排放要求时,阀门、提升泵自动关闭,使企业废水无法外排。

· 对园区(集控区)接管企业的废水进行远程取样,使得企业外排废水的水质随时随地处在污水处理厂的监控之下。

· 实时对园区(集控区)各管网进行监控,调配好各管网的污水排放量,平衡好各条管网的负荷。

· 根据污水处理厂的处理能力,严格控制进网废水数量和质量。

· 利用IC卡、电动阀门等刚性手段实施总量控制、排污收费。

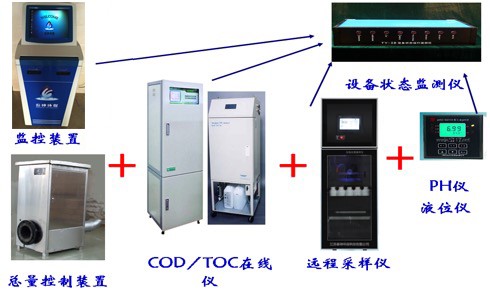

三、系统现场监控设施


● TK-TPC总量监控装置:能实现对废水瞬时流量、时段流量、累计流量的计量记录。它集流量计算、总量控制、排污收费管理于一体,配置了IC卡收费管理与阀门、提升水泵自动控制,为首页管理部门对废水的排放许可提供了管理控制手段。

● 液位在线仪:实时监测集水池内的废水。当集水池内废水液位达到允许排放高度,且废水的浓度达到接管标准时,在首页部门的控制下才可进行废水外排;如果集水池内液位低于所设定的最低值,则废水不能排放。

● pH酸碱仪:含酸碱废水排放的企业,需要安装PH仪,以实现对废水的酸碱度监控。

● 多功能远程自动采样仪:能运作瞬时单样、瞬时多样、时间等比单样、时间等比多样、流量等比单样、流量等比多样、比对采样等多种采样模式。它对废水的浓度监控起到了至关重要的作用。

● 无线数据采集处理器:采用GSM/GPRS通讯技术,实现与监控中心的双向数据传输,具有实时监测监控、数据多级定时上报、异常报警等功能,能实现首页部门对污染源“现场数据定时报,异常情况及时报,外来查询随时报”的管理要求。

● 其它相关在线监测仪:由于排污企业所监测的数据不同,可配置如COD在线监测仪、氨氮在线监测仪、总磷在线监测仪、重金属在线仪等监测仪器。

● 排污口集水池:在企业废水排放口设置应急处理池。该池对所排废水进行统一收集。首页管理部门可根据集水池内的液位、水质状况来决定集水池内的废水是否允许排放。

● 监控房:由公司提供监控设施专用房安装图纸,由用户(或委托乾元公司)进行监控设施专用房的建设。

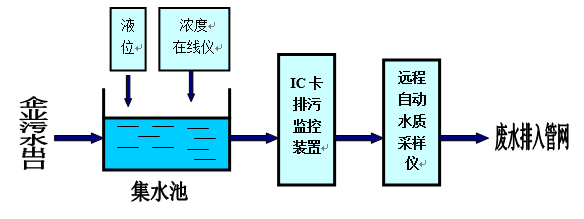

现场监控模式如下图所示:

、首页管理效能

1.实现远程阀门开关控制,严格控制进网废水的水量和水质。

通过该系统,污水处理厂能实时掌握接管企业的废水浓度、废水存贮量,通过无线遥控方式,对阀门、提升水泵实施远程控制,从而保证接管企业外排废水的水量和水质达到接管标准。

2.实现废水浓度超标关阀,并在浓度超标时自动进行水质采样。

在接管企业排污口配置相关的在线监测仪(如:pH、重金属仪等),当监测数据超标时,TK-TPC总量监控装置可自动关闭阀门与提升水泵,禁止废水外排。同时,利用系统配置的TK-CYQ远程自动采样器,可在监控中心进行远程遥控采样,以方便化验对比。

3.运作IC卡排污收费、总量控制功能。

通过智能IC卡给接管企业分配排污量,即以IC卡为媒介将核定的排放量输入现场TK-TPC总量监控装置,开启排污口的管道阀门,使企业正常排污。计划量将用完时装置即发出提示信号;当计划量全部用完,装置的阀门即自动关闭,废水无法外排。

4.根据污染因子及浓度自动生成接管企业的排污费及相关报表。

系统软件配置了专用排污收费管理软件,能根据污水处理的相关收费标准自动生成接管企业时段排污费,并自动生成各种污染物的日报、月报、年报表。

通过该系统,工业园区(集控区)能对所监管下的企业做到。

· 企业废水浓度达不到规定要求,不允许排放。

· 企业废水不在规定的许可排放时间内,不允许排放。

· 企业超出允许排放量后,不允许排放。

· 企业拒绝缴纳排污费的,不允许排放。
