网格化空气质量在线监测系统
作者: 管理员    发布于: 2018-03-31 14:30:36    文字:【】【】【

一、测量项目

?温度、压力、湿度、风向、风速、噪声、pm2.5、pm10、pm5、SO2、NOX、CO、O3

二、测量方法

?扬尘采样方法:空气漏点法

?颗粒物测量方法:激光散射法

?温度测量方法:温度传感器

?压力测量方法:压力传感器

?湿度测量方法:湿度传感器

?风向测量方法:风向传感器

?风速测量方法:风速传感器

?噪声测量方法:噪声传感器

?气体测量方法:电化学传感器法

三、系统组成

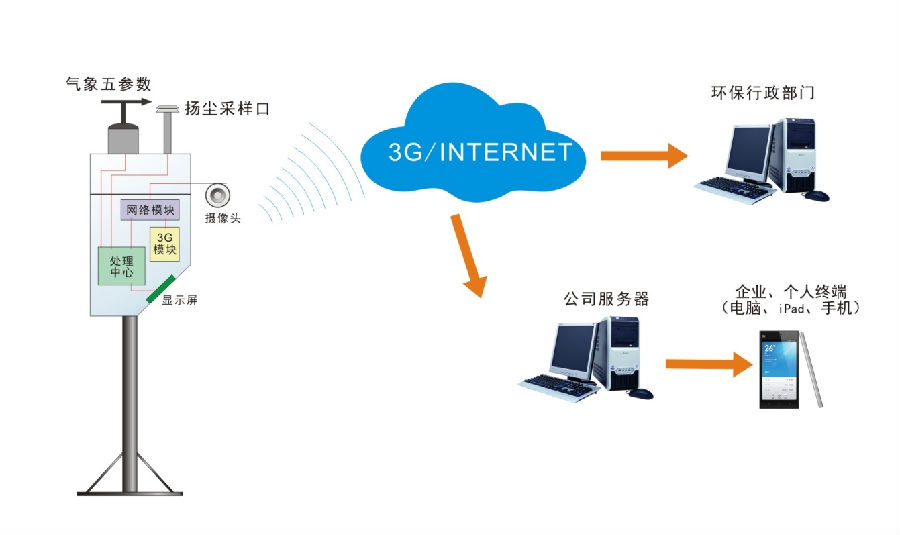

TK-YC-6000型扬尘在线监测系统由颗粒物监测子系统、大气参数(温度、压力、湿度、风向、风速)监测子系统、噪声监测子系统以及数据采集、处理与网络云服务子系统构成。如下图所示:

TK-YC-6000型扬尘在线监测系统安装场景图

颗粒物监测子系统采用TK-2000激光粉尘仪,利用激光散射法测量大气中颗粒物的浓度。

大气参数监测子系统包括大气温度、压力、湿度、风向、风速的测量。大气温度采用温度传感器测量;大气的压力采用采用高精度隔离膜压力传感器测量;大气湿度采用湿度传感器测量;大气风向采用风向传感器测量;大气风速采用风速传感器。

噪声监测子系统采用高精度噪声传感器测量周边的噪声分贝值。

数据采集、处理与网络云服务子系统由TK-YC-6000扬尘在线监测系统监测软件构成。实时采集监测现场的大气温度、压力、风向、风速和扬尘浓度等信息,扬尘浓度超标球机进行自动抓拍。系统采集的数据可通过3G模块传输到云服务器进行存储和处理,用户可通过云服务平台进行实时查看现场情况和数据,同时生成报表、存储数据、记录历史数据、与首页部门联网通信等功能。

四、系统特点

TK-YC-6000型扬尘在线监测系统采用了多项独创性的技术,系统主要具有以下特点:

l自动扬尘零点漂移补偿

l防高气体冲击的结构保护功能

l颗粒物测量全软件校准功能,用户也可自行校准

l噪声测量可手动校准

l独立气室结构,可有效排除湿度干扰

l切割头PM10、PM5或PM2.5或TSP一路采样测量一路采样口可手动切换

l7寸大屏触摸显示器

l颗粒物浓度超标摄像机自动抓拍图片

l摄像头使用球机360°,可远程控制改变摄像方向

l添加电池支持断电后持续工作(可选)

l使用无线传输,数据、图像等保存云端供客户浏览

l网络数据和视频信号输出(可选)

l数据和图片采用电信3g网络传输,视频用网络
